Day 95 : Work 95. How to solder mild steel and blacken it : lockdown day 4
Mild steel : Low carbon steel (0.05% to 0.25% of carbon by weight) which does not contain large amounts of other elements such as chromium or molybdenum besides iron.
Less carbon means that the Mild steel is typically more tensile, machinable, and weldable than high carbon steels. I have been soldering mildsteel and mildsteel or mildsteel and silver/brass/gold over 10 years.

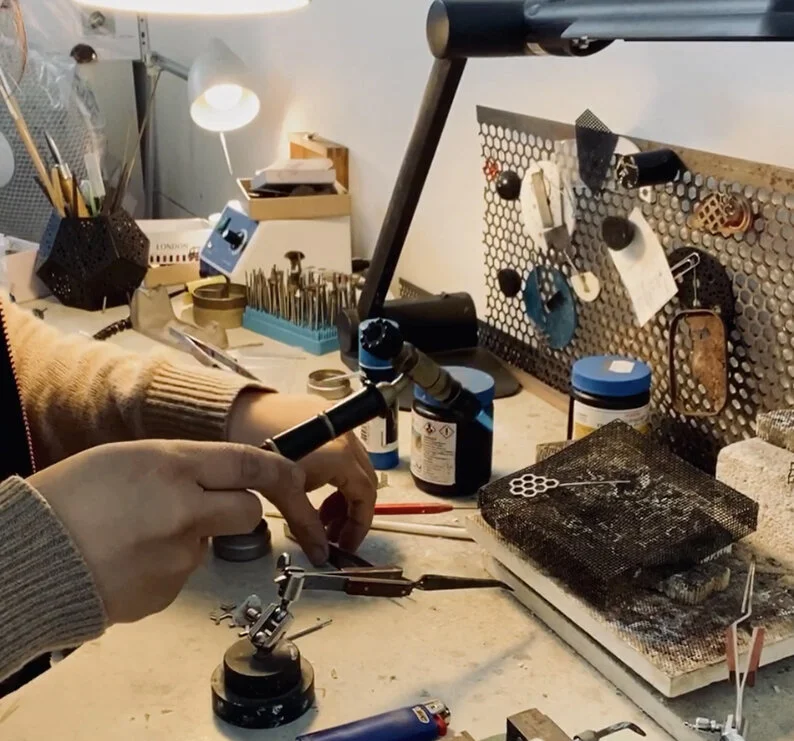

How to solder mild steel: You need to make sure that the two surface of mild steel you want to solder fit tightly together and you definitely get it really clean. I use hard silver solder and easy flow flux. Firstly spread flux on the place you are going to solder and then heat the steel with torch (LPG and oxygen micro torch) to above the melting point of the solder while applying the solder to the joint.
Note, when you solder mild steel with silver, brass or gold you need to heat up lower melting point ones, silver (893°C), brass(900~940°C) or gold (1030°C) first then mild steel (1490°C) until flux flows beautifully and melts hard silver solder (810°C) for soldering. After soldering metals you need to clean up with files and number 130 ~ 180 emery paper. Then the last step for cleaning is sandblasting the surface until it becomes evenly light grey colour.
The video above demonstrates how to blacken mild steel by heating with a torch and quenching in the oil to make hexagon earrings. A couple of days before lockdown under stage 4 restrictions in Melbourne I was quite busy with finishing a couple of orders and repairs. One of them is my double layered hexagon earrings. There is early writing for hexagon earrings in this blog: Day 40: six different colour matches.
Many variations of hexagon earrings. (2011~2020)
연강: 저탄소강 (무게 대비 0.05 ~ 0.25 %)으로 철 외에는 다량의 크롬이나 몰리브덴 같은 요소가 포함되지 않은 강이다.
저탄소강 이란: 연강은 고탄소강에 비해 전형적으로 장력이 강하고, 기계 가공이 가능하며 용접이 가능하다는 특징을 갖는다. 나는 이미 10년간 연강끼리, 연강과 은/황동/금 등을 같이 땜해서 작품을 만들어 왔다.
연강을 땜하는 방법: 무엇보다도 서로 땜해서 붙일 연강의 면들이 딱 맞아 들어가야 하고, 반드시 표면이 깨끗해야 한다. 나는 강 은땜과, 이지플로 플럭스 를 사용한다. 우선 플럭스를 땜하고자 하는 곳에 골고루 바르고 LPG 가스와 산소가 함께 사용되는 마이크로 토치를 사용해 강땜보다 높은 온도로서 그것을 녹여 접합부분을 땜한다.
그러나 연강과 은, 혹은 금을 함께 땜할 때는 연강(용해점 1490도) 보다 용해점이 낮은 은(용해점 893도), 황동( 용해점900~940도)이나 금(용해점 1030도)을 먼저 불을 주어 가열하여 플럭스가 잘 흐르고 은땜(용해점 810도)이 함께 녹는 접합점에서 땜이 이뤄지게 된다. 땜이 끝난 후에는 줄과 사포 130 ~180 으로 금속표면을 깨끗이 정리하고 마지막으로 모래분사기를 사용해 표면이 동일하게 밝은 회색이 되도록 한번더 청소를 해준다.
위의 비디오는 육각형 귀걸이를 만드는 과정 중 연강을 토치로 가열하여 기름에 담궈 급냉 시킴으로서 표면을 검은색으로 만드는 것의 시범을 보인 것이다. 멜번의 4단계 봉쇄조치 바로 며칠 전 나는 몇개의 주문품과 수리품을 완성하느라 정신이 없었다. 이 중 하나가 두겹으로 된 육각형 귀걸이 (완성품 사진 참조) 였다. 40일 째 글: 여섯개의 다른 색깔 조합에 설명에서 이 귀걸이들에 대해 이야기 한 적이 있다.
